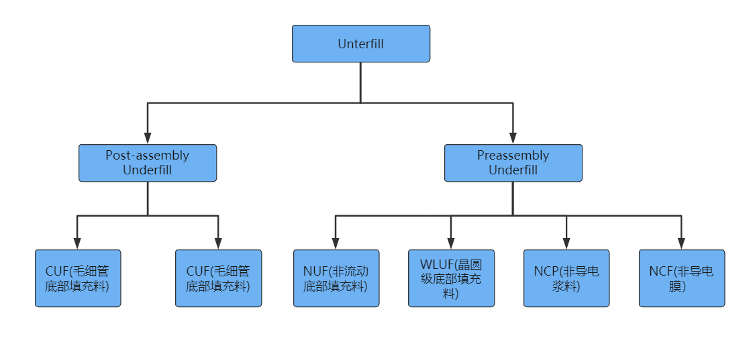

目前，倒装芯片底部填充料的组成成分与固态封装材料相似，主要以环氧树脂为主，添加球型硅藻粉（Si02），以及固化剂、促进剂、表面处理剂等。通常底部填充料需具备低热膨胀系数、高玻璃化温度、高模量、低离子含量、低吸湿性、低介电常数、良好的助焊剂兼容性和良好的热导率等特点。通常我们按填充工艺与组装工艺的先后顺序不同，底部填充料的分类如图所示:

传统的底部填充技术是在完成倒装芯片互连之后进行的，因此被称为组装后底部填充技术（Post-assembly Underfill )。依据倒装芯片中填充工艺的不同，底部填充料主要包括毛细管底部填充料 (Capillary Underfill, CUF) 和塑封底部填充料(Molded Underfill, MUF)。

随着系统集成度不断提高，倒装芯片上凸点的尺寸和节距变得越来越小(凸点节距可小于100um），传统的组装后底部填充技术由于是在Die Bounding之后才进行底部填充的，因此常常会出现凸点间填充不完全到位、产生孔洞等缺陷，因此封装互连的可靠性降低。

毛细管底部填充料

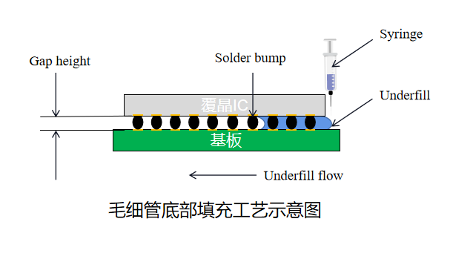

毛细管底部填充是一种常见和成熟的底部填充技术，主要依赖毛细作用将材料填充在芯片和芯片载体之间，其工艺流程如图所示，首先将一层助焊剂凃在带有凸点的基板上，然后将芯片焊料凸点对准基板焊盘，加热进行焊料回流，使上下凸点互连，接着通过溶剂喷雾等方式进行助焊剂清洗，沿芯片边缘注入底部填充料，底部填充料借助毛细作用会被吸入芯片和基板的空隙内，最后加热固化。

毛细管底部填充料处在芯片和有机基板之回的空隙中，由于其通常为液态，因此流动速度是影响底部填充工艺生产效率的主要因素之一。

底部填充料的流动过程会直接影响封装的可靠性，为了減少底部填充料填充所需的时间，提高底部填充料的流动性，隆低其黏度是至关重要的。因此对于点胶工艺中设备的要求及工艺工程技术有较高的要求。同时，因为芯片与芯片载体间的空隙越来越小，材料中采用较大尺寸的填充料（filler）易造成堵孔、产生气泡等，所以要求更换使用更小尺寸的填充料进行填充。

塑封底部瑱充料

塑封底部填充料是环氧塑封料的一种变形，最初由 Cookson Electronics 在2000 年提出，后来德克斯特工业 (Dexter）、英特尔（Intel)、安靠科技 (Arkor)、星科金朋（STATS）和意法半学体(STMicro Electronics）都报道过相关技术。

在常规倒装芯片塑封的应用中，毛细管底部填充工艺采用两步法：先使用毛细流动型填充工艺，使用底部填充料填充芯片和基板之间的空隙：加热固化以后，再使用标推塑封化合物将器件整体密封，起到保护封装体的作用。而塑封底部填充工艺将底部填充料的填充和器件塑封两个步骤统一，在进行塑封的同时，底部填充料进人芯片和基板间的空隙甲，随后一起固化、密封。塑封底部填充工艺 (MUF）比毛细管底部填充工艺更简单、更快速,两者的对比如图所示:

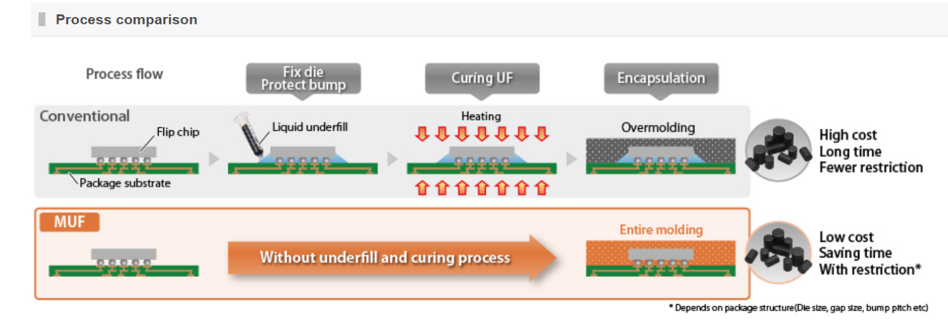

毛细管底部填充（CUF）工艺与塑封底部填充（MUF）工艺对比

传统底部填充料中二氧化硅等填料的质量含量一般在 50%~70%之间，而塑封底部填充料申二氧化硅的质量含量高达 80%。同时因为工艺的特点，塑封底部填充料要求一氧化硾的尺寸更小。塑封底部填充技术与传统底部填充技术相比，对工艺进行了简化，同时提高了生产效率及封装的可靠性，可以满足不断发展的市场整体产品需求。

整道Underfill工艺CUF与MUF中Dispensing（点胶）和Curing（固化）是最为核心的两个工艺节点，屹立芯创可提供整道工艺的完善解决方案，针对工艺各环节节点把控，帮助客户解决生产工艺中出现的技术难点。

以高精度点胶机及真空压力除泡系统为核心：可实现多连版飞奔辨识，胶量自动量测及调整、独立开发独特影像辨识及极佳演算法，对位多样与精准；业界极小KOZ(<120um)量产实力，闭回路自动调节胶量，减少溢胶，进而缩小PCB layout，降低封装成本，全行程终端重复精度高（SL/SSL机型 ±1um），实现高速作业保持20um以内落点偏差；不限路径均匀落点，真同步即时异动双阀多工作业，精确胶量于“L”或“U”点胶路径。进而通过真空压力除泡系统以真空+压力除泡，实现大气泡的去除、多样性工艺/材料应用、低含氧量控制/记录、降低挥发物污染设计、大容量腔体等。

以此从理论知识到实际工程应用，20+年丰富案例经验积累让我们可以在解决Post-assembly Underfill 中出现的气泡问题的同时，亦可帮助客户大幅提升UPH、降低生产风险与成本、提高产品良率与可靠性。
