集成电路是现代电子技术的基础，它是由多个器件组成的一个整体，可以在一个小芯片中完成多个功能的设计和制造。作为生产芯片中非常重要的一个步骤，集成电路封装起到安放、固定、密封、保护芯片和增强电热性能的作用，芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印制板上的导线与其他器件建立连接，成为芯片内部世界与外部电路的桥梁。因此，封装对CPU和其他LSI集成电路都起着重要的作用。

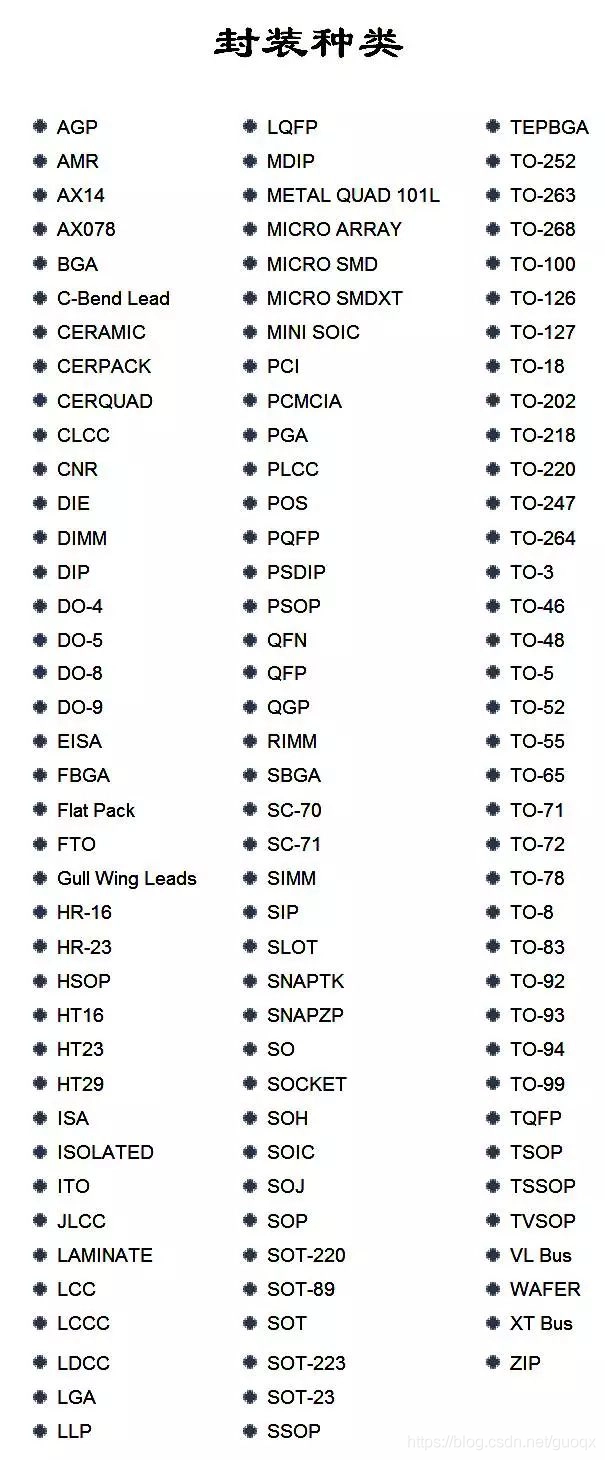

根据集成电路的不同封装形式，可以分为DIP双列直插式封装、表面贴装封装、无引脚封装和射频封装四种类型。
DIP双列直插式封装，是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路IC均采用这种封装形式，其引脚数一般不超过100个。采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。DIP封装适合在PCB(印刷电路板)上穿孔焊接，操作方便。
表面贴装封装是一种新的集成电路封装技术，比直插式封装更加紧凑，适用于高密集度、细小化的集成电路。表面贴装封装的特点是器件引脚直接焊接于PCB板的表面，使得整体封装后电路板可以更加紧凑，且生产过程比直插式封装更加自动化、高效快速。
无引脚封装，又称BGA封装（Ball Grid Array），是一种适用于高性能、高集成度的集成电路封装技术。它通过将小球焊接的方式与PCB板连接，采用颗粒间接触的形式实现电连接，避免了与 PCB板之间的信号突变，进一步提升了电路的性能和可靠性。
射频封装是一种适用于高频识别、无线通信、射频识别等领域的集成电路封装技术。与其他封装技术不同的是，射频封装需要考虑到器件对电信号的影响，采用特殊的无线切口技术进行电连接，有效降低了电磁泄漏和信号漂移的现象，提高了电路系统的稳定性和性能。
总之，集成电路封装扮演着连接器件与PCB板之间的重要角色，其封装形式的不同直接影响着整个电路的性能和可靠性。随着科技的不断发展，集成电路封装技术也在不断创新和完善，为电子工业的高速发展提供了支撑和保障。

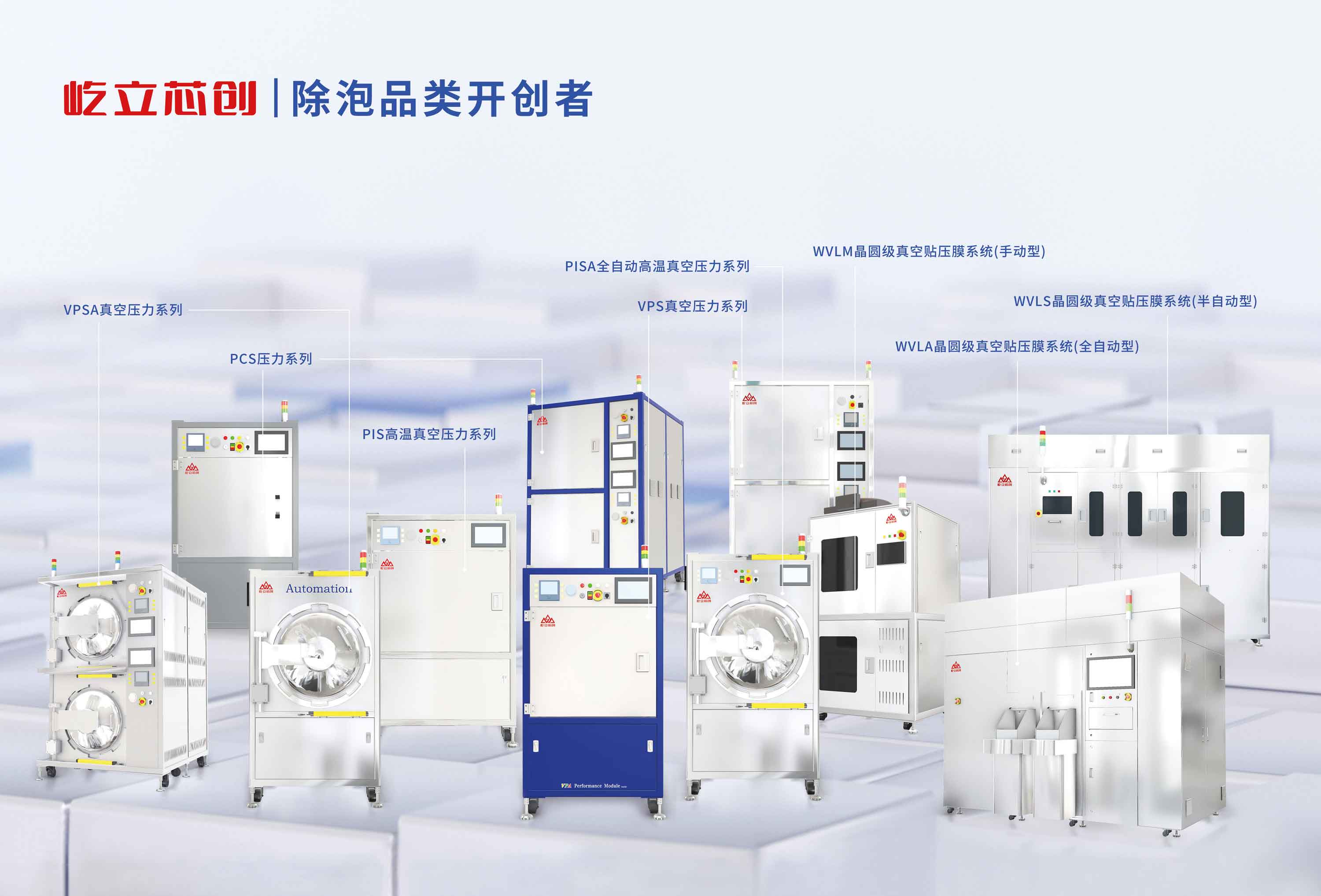

屹立芯创 · 除泡品类开创者

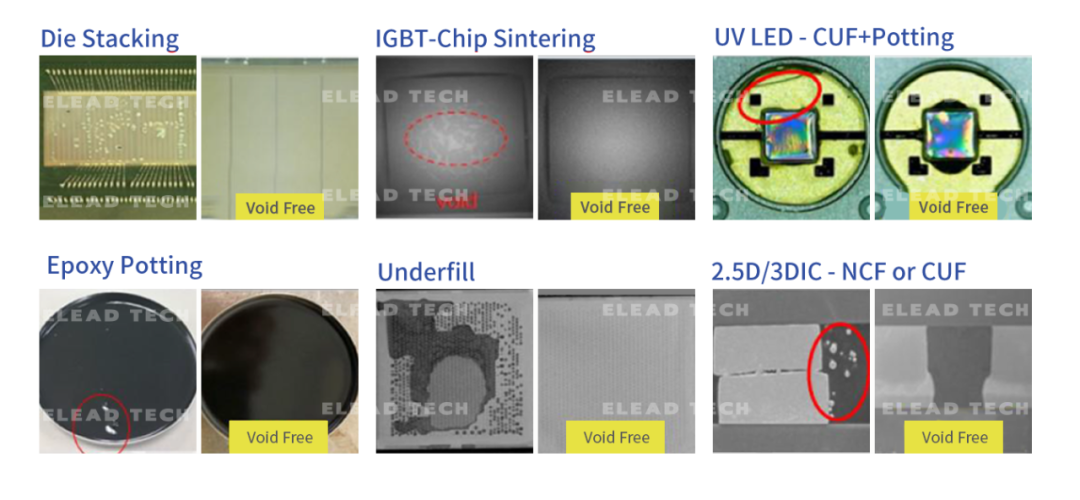

屹立芯创作为除泡品类开创者，深耕半导体先进封装技术20余年，专注解决半导体先进封装中的气泡问题，提供多种制程工艺中的气泡整体解决方案。对Mini/Micro LED、芯片贴合Die Attached、灌注灌封IGBT Potting、底部填胶underfill、点胶封胶Dispensing、OCA lamination等工艺拥有成熟应用经验。
